环形测力传感器的受力结构和信号采集讲解以及精度展示

中空环形测力传感器的受力结构和信号采集讲解以及精度展示

    环形系列测力传感器以贴有应变片的弹性体为敏感元件，在外接激励电源后，输出与外加负荷（力）成正比例的信号，它与相应的仪器配套，可广泛用于螺栓预紧力、弹簧压紧力、轴承轴向力和机械手抓举力等各种工业自动化的测力。此外，还可以选用不同形式的配套仪器，以满足检测、调节及控制等其它应用要求。该系列传感器可以按需定制，量程从10kg到500t均可以灵活定制，尺寸可大可小，均可参考客户安装尺寸来定做。环形测力传感器标准输出10-20mV信号，搭配专用称重变送器或测力仪表可以输出为0-10V标准工业信号，可以连接电脑、上位机、PLC和采集终端等。可以在电脑软件上查看实时力值曲线，还可以查询历史记录，导出数据到表格。

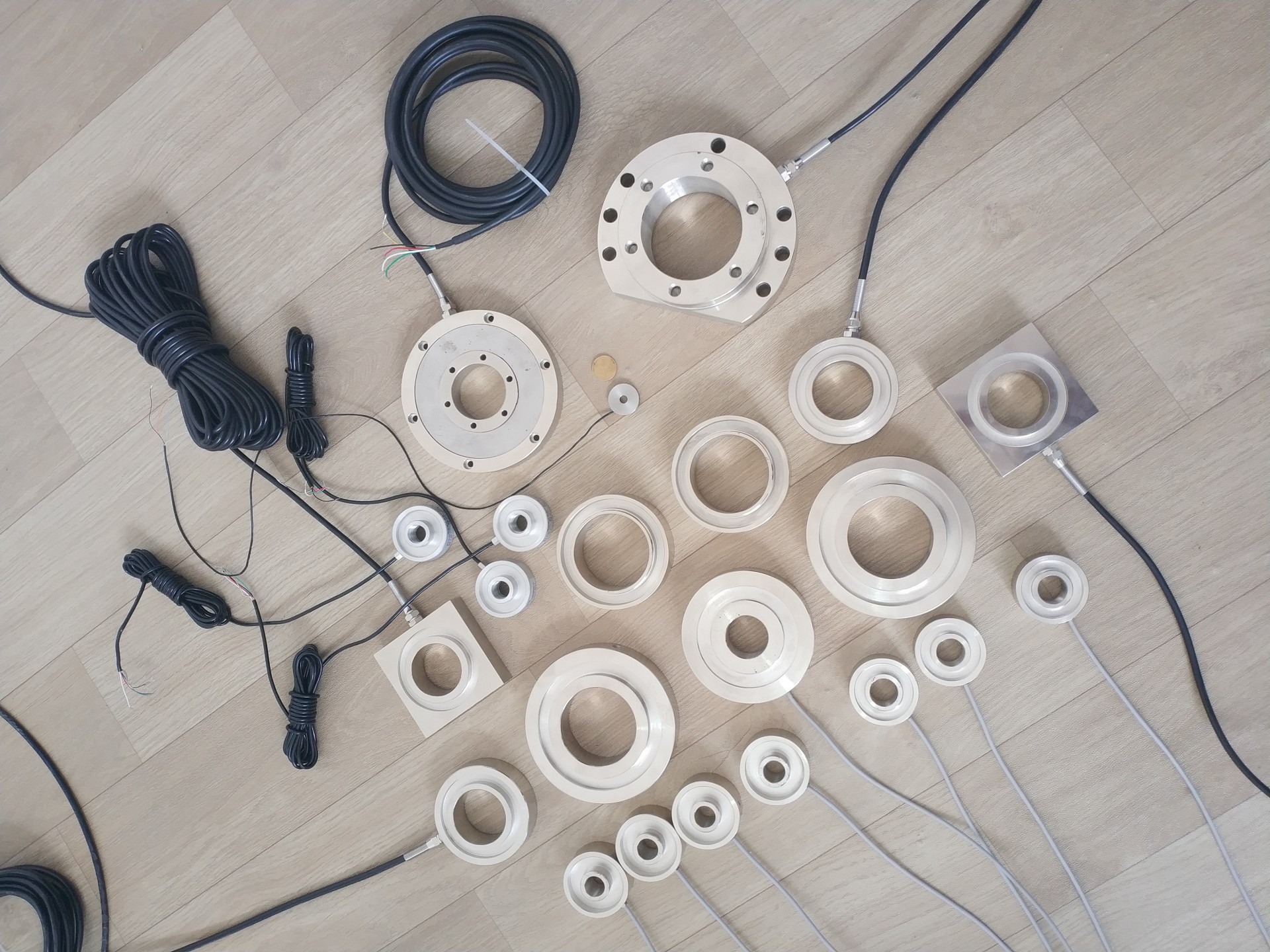

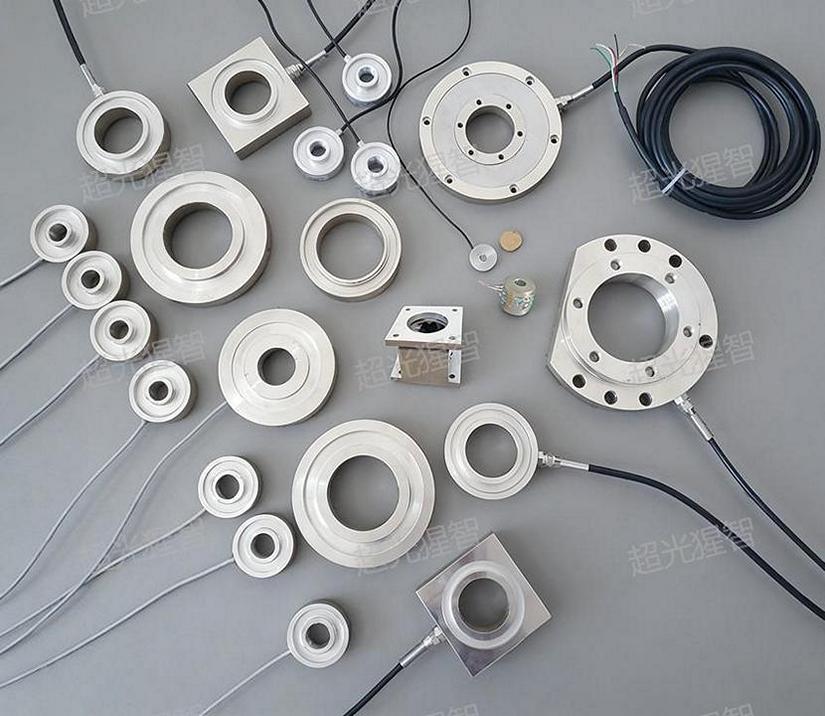

传感器最小可以做到硬币大小，最大可以做到上千吨的量程，可以按照需求定做。

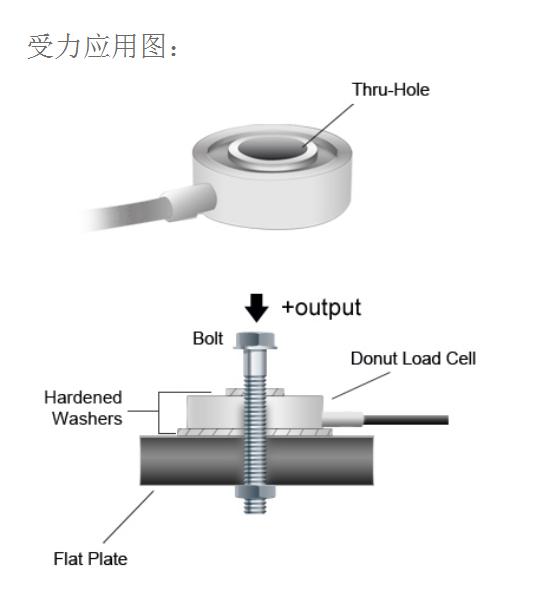

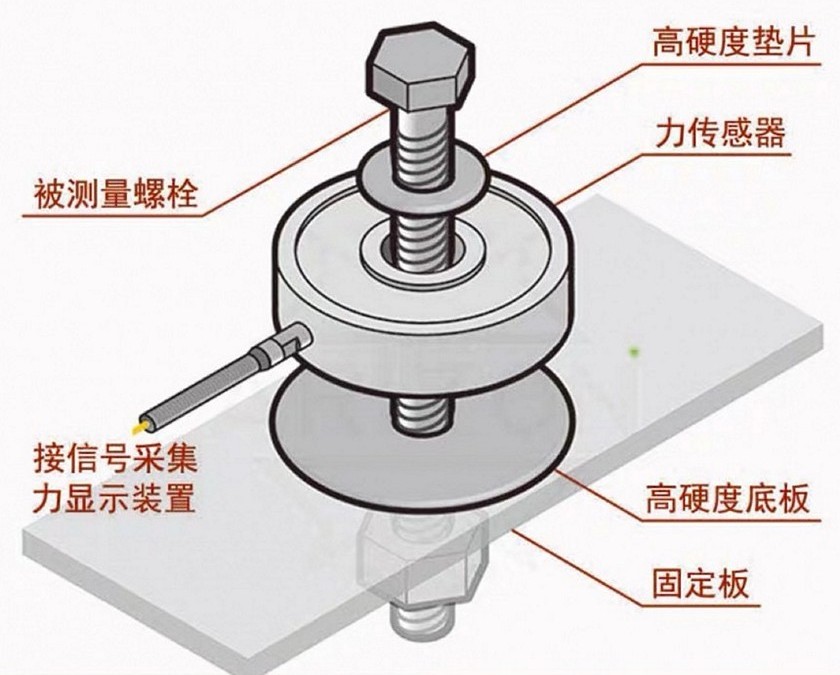

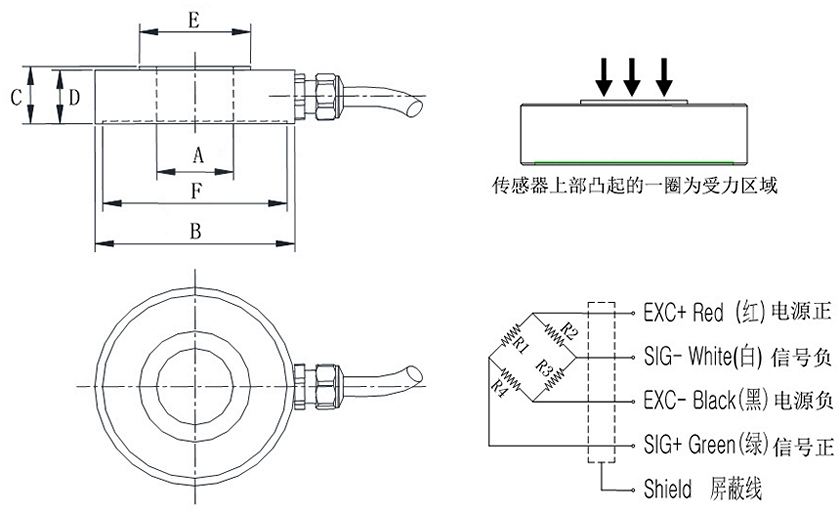

传感器安装使用时，跟传感器接触的上下面需要是平面，传感器中间凸起的一圈（也叫做内圈）是受力区，外圈是支撑区。内圈和外圈还可以根据用户需求定做安装螺纹孔。

传感器使用时，只允许中间凸起的内圈和外圈垂直受力，内圈与外圈之间的凹槽部分是传感器信号应变区，禁止触碰。

 环形测力传感器技术参数表格：
